電能參數

0～1500V；0～3A

0～1500V；0～5A

0～1500V；0～10A

品質

程控線性國產

程控定制進口

程控定制進口

場景

EL檢測儀單塊/組串測試

EL檢測儀單塊/組串測試

EL檢測儀+無人機EL測試

電壓輸出

0～1500V

0～1500V

0～1500V

電壓精度

1V

0.001V

0.001V

補償電壓

12V

96V

96V

電流輸出

0～3A

0~5A

0～10A

電流精度

0.1A

0.001A

0.001A

電能精準度

±0.1A；±1V

±0.001A；±0.001V

±0.001A；±0.001V

功率輸出

0～4.5KW

0～8KW

0～16KW

功率穩定度

±0.1%

±0.002%

±0.002%

輸出精度

±0.1%

±0.001%

±0.001%

輸出效率

＞80%

＞95%

＞95%

輸出線性調整率

±0.5%

±0.005%

±0.005%

輸出負載調整率

±0.5%

±0.005%

±0.005%

輸入電壓

220VAC

380VAC

380VAC

輸入頻率

50/60Hz

50/80Hz

50/100Hz

輸入功率因子

＞0.75

＞0.5

＞0.5

上電時間

手動控制

程控定時自動上電自動斷電

絕緣耐壓輸入對輸出

2500VDC

絕緣耐壓輸出對外殼

500VDC

OVP調節范圍

0-100%前面板調節（或數字接口）

OVP調節精度

±1%額定值

程控控制系統　

控制電流電壓輸出、監測電源工作狀態

程控面板可直接設定電源各項程控指標

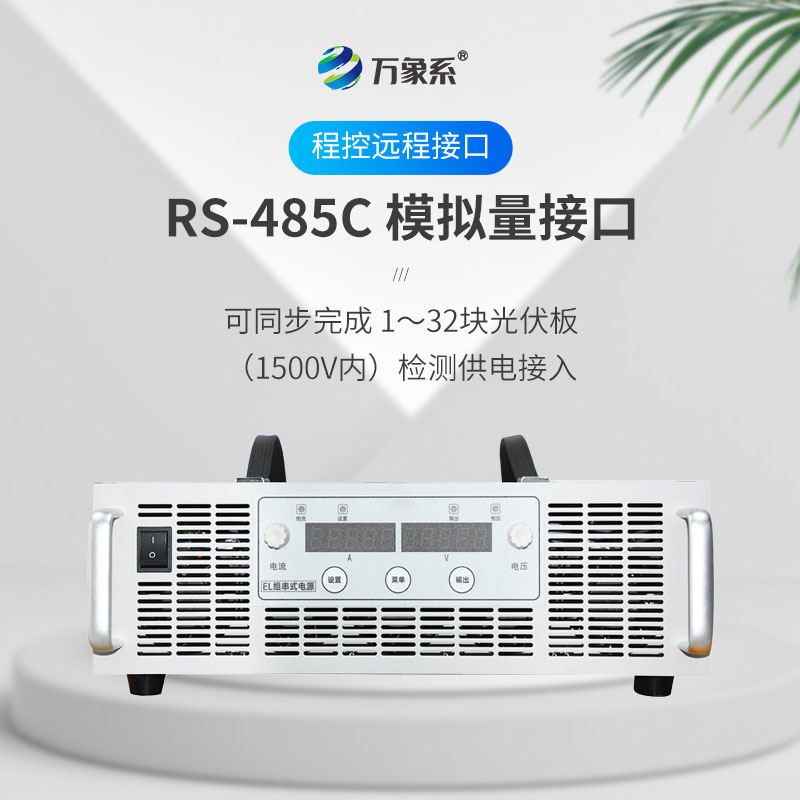

程控遠程接口

RS-485C，模擬量接口（0-10V）

程控控制面板

-

電源面板可進行程序編程，控制電源通斷電時間、定時上電、保護閥值等

逆電流保護

-

可設定逆電流阻抗閥值，預防組串電流倒灌

短路保護

光伏組串反接短路保護，預防光伏組件擊穿二極管

程控緩沖保護

-

緩存式光伏組串通斷電，預防大電流直上擊穿光伏板

程控穩態輸出

-

根據組串不同功率組件自適應匹配電流電壓（避免擊穿組件二極管）

數字電壓編程精度

-

±0.001%

±0.001%

數字電流編程精度

-

±0.001%

±0.001%

程控上升時間

-

0～10s可設定

程控下降時間

-

60ms（空載）；250ms（負載10%）；2.5s（滿載）

電壓波動控制

0.1V/ms～10V/ms

0.001V/ms～0.002V/ms

電流波動控制

0.1A～0.2A

0.001A～0.01A，or 1NF

波動控制最小時間

5ms

0.1ms

面板顯示

數顯絕緣操控面板

主機程控面板

面板控制

-

可設置電源電流電壓保護極限值OVP

光伏EL上電特性

高低電流切換測試（手動切換）

高低電流切換測試（程序自動切換）

同步上電組件數量

可同步完成1～32塊光伏板（1500V內）檢測供電接入

光伏上電接入端口

匯流箱/ 逆變器 / 組串端口 / 組件端口

穩態輸出模塊

-

穩定上電組串內各組件電能參數平均一致（防光伏板擊穿）

恒溫控制模塊

風冷持續散熱控溫

程序電子控溫45°C 可保障24小時不間斷工作

過載保護

-

可設定過載閥值，輸出過載自動停止，以防燒毀供電方空開變壓器

輸出短路自動保護

保護因電站線路或組件組串斷路造成的電源故障與人身危險，電源自動斷電

輸入電壓自動保護

-

可保護因輸入電壓波動過大造成的電源元器件燒毀

缺相保護

可保護因三相斷路造成的電源損壞與事故

內部過熱保護

可根據內部溫度動態散熱確保不會因溫度過高燒毀電源

高壓隔離保護

確保整機外殼與面板的操作人員高壓電工作安全

輸入線

2米 （6平方）

接線方式

AC220

三相三線+地線

體積重量

430x88x450mm；13kg

17kg

26kg
